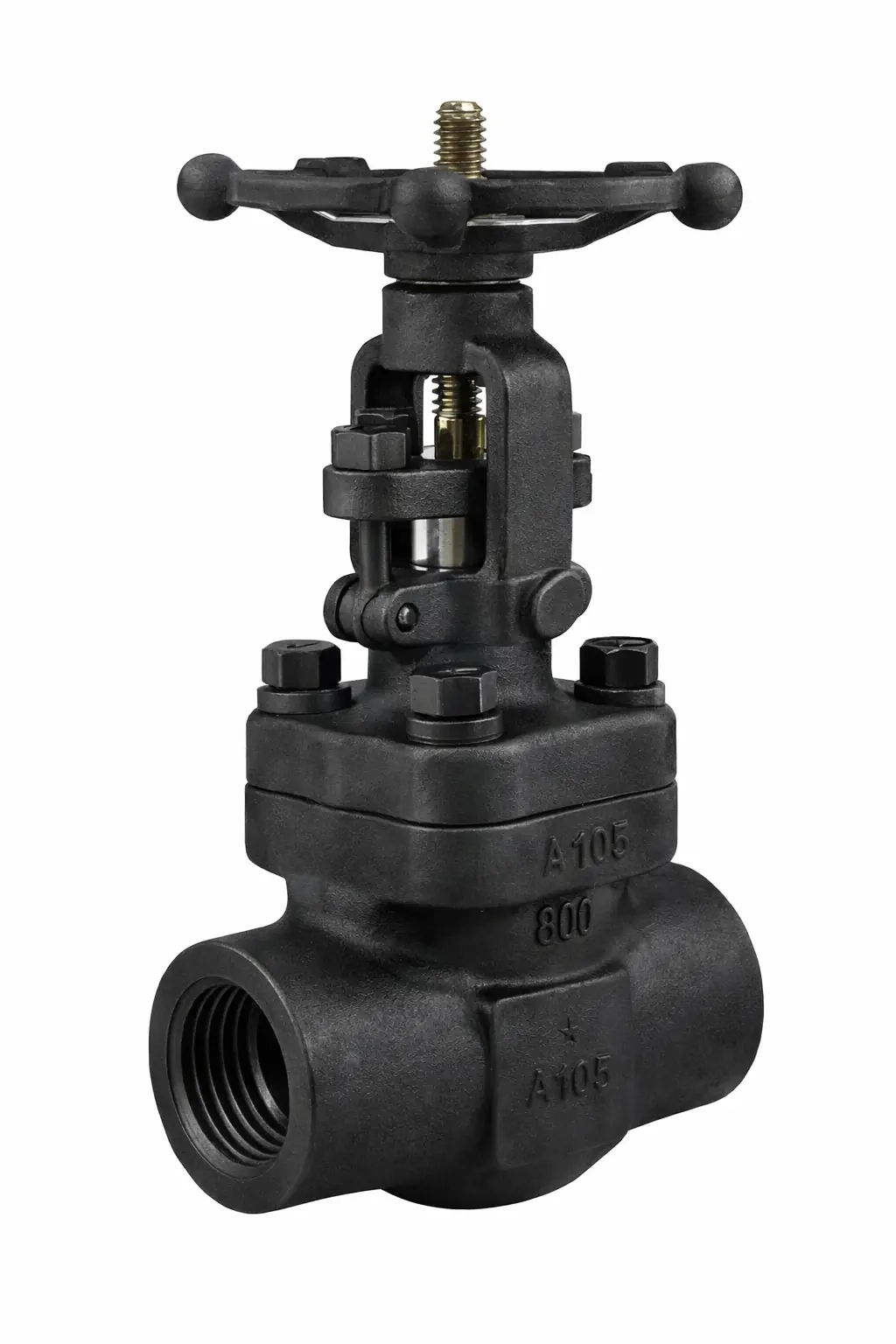

Válvula Gaveta, haste ascendente com rosca externa, volante ascendente.
Extremidades flangeadas face com ressalto conforme norma ASME B16.5 ou BW conforme norma ASME B16.25.
Face a face conforme norma ASME B16.10.
Construção conforme norma BS1873.
| DN | L | B | C | Peso Aprox. | ||
|---|---|---|---|---|---|---|
| Fl. | B/W | Fl. | B/W | |||
| 2" | 178 | 216 | 376 | 203 | 21 | 19 |
| 2 1/2" | 191 | 241 | 480 | 229 | 32 | 27 |
| 3" | 203 | 283 | 480 | 229 | 35 | 27 |
| 4" | 229 | 305 | 584 | 254 | 53 | 43 |
| 5" | 254 | 381 | 750 | 254 | 75 | 64 |
| 6" | 267 | 403 | 790 | 305 | 87 | 77 |
| 8" | 292 | 419 | 996 | 356 | 139 | 118 |
| 10" | 330 | 457 | 1205 | 406 | 210 | 198 |
| 12" | 356 | 502 | 1410 | 457 | 302 | 271 |
| 14" | 381 | 572 | 1539 | 508 | 410 | 365 |
| 16" | 406 | 610 | 1752 | 508 | 520 | 490 |
| 18" | 432 | 660 | 1956 | 610 | 690 | 665 |
| 20" | 457 | 711 | 2159 | 610 | 900 | 865 |
| 24" | 508 | 813 | 2565 | 686 | 1410 | 1375 |
| 28" | 610 | 991 | 3160 | 762 | 2060 | 1750 |
| 30" | 610 | 914 | 3429 | 762 | 3100 | 2850 |
| 34" | 711 | - | 3650 | 762 | 3350 | 2950 |
| 36" | 711 | - | 3734 | 762 | 3980 | 3000 |
| 42" | 813 | 1118 | 4200 | - | - | 4500 |
| 48" | 864 | 1118 | 4990 | - | - | 6000 |
| 60" | 1143 | - | 6175 | - | - | - |
| DN | L | B | C | Peso Aprox. | ||
|---|---|---|---|---|---|---|
| Fl. | B/W | Fl. | B/W | |||
| 2" | 216 | 216 | 399 | 203 | 25 | 23 |
| 2 1/2" | 241 | 241 | 505 | 229 | 48 | 34 |
| 3" | 283 | 283 | 505 | 229 | 53 | 41 |
| 4" | 305 | 305 | 604 | 254 | 78 | 55 |
| 5" | 381 | 381 | 850 | 356 | 135 | 105 |
| 6" | 403 | 403 | 850 | 356 | 158 | 111 |
| 8" | 419 | 419 | 1039 | 406 | 234 | 186 |
| 10" | 457 | 457 | 1265 | 457 | 355 | 284 |
| 12" | 502 | 502 | 1460 | 508 | 495 | 400 |
| 14" | 762 | 762 | 1590 | 508 | 750 | 620 |
| 16" | 838 | 838 | 1791 | 610 | 958 | 850 |
| 18" | 914 | 914 | 2216 | 686 | 1310 | 1075 |
| 20" | 991 | 991 | 2261 | 686 | 1640 | 1525 |
| 24) | 1143 | 1143 | 2654 | 762 | 2460 | 2075 |
| 28" | - | - | - | - | - | - |
| 30" | 1397 | 1397 | 4267 | 1016 | 4750 | - |
| 34" | - | - | - | - | - | - |
| 36" | 1727 | - | 3975 | - | - | - |
| 42" | - | - | - | - | - | - |
| 48" | 216 | 216 | 399 | 203 | 25 | 23 |
| DN | L | B | C | Peso Aprox. | ||
|---|---|---|---|---|---|---|
| Fl. | B/W | Fl. | B/W | |||
| 2) | 292 | 292 | 399 | 203 | 42 | 36 |
| 2 1/2" | - | - | - | - | - | - |
| 3" | 356 | 356 | 541 | 254 | 67 | 63 |
| 4" | 432 | 432 | 635 | 305 | 119 | 112 |
| 5" | - | - | - | - | - | - |
| 6" | 559 | 559 | 874 | 457 | 252 | 225 |
| 8" | 660 | 660 | 1044 | 457 | 418 | 365 |
| 10" | 787 | 787 | 1285 | 508 | 652 | 554 |
| 12" | 838 | 838 | 1476 | 610 | 1100 | 984 |
| 14" | 889 | 889 | 1565 | 610 | 1600 | 1465 |
| 16" | 991 | 991 | 2062 | 762 | 1955 | 1760 |
| 18" | 1092 | 1092 | 2062 | 762 | 2075 | 1840 |
| 20" | 1194 | 1194 | 3048 | 762 | 2150 | 1960 |
| 24" | 1397 | 1397 | 3150 | 762 | 3620 | 3180 |
| 28" | - | - | - | - | - | - |
| DN | L | B | C | Peso Aprox. | ||
|---|---|---|---|---|---|---|
| Fl. | B/W | Fl. | B/W | |||
| 2" | - | - | - | - | - | - |
| 3" | 381 | 381 | 700 | 305 | ||
| 4" | 457 | 457 | 800 | 356 | ||
| 6" | 610 | 610 | 110 | 508 | ||
| 8" | 737 | 737 | 1500 | 508 | ||
| 10" | 838 | 838 | 1800 | 762 | ||
| 12" | 965 | 965 | 2000 | 762 | ||
| 16" | 1130 | - | 2000 | 762 | ||
| DN | L | B | C | Peso Aprox. | ||
|---|---|---|---|---|---|---|
| Fl. | B/W | Fl. | B/W | |||
| 2" | 368 | 368 | 570 | 229 | 128 | 115 |
| 3" | 470 | 470 | 720 | 305 | 255 | 245 |
| 4" | 546 | 546 | 850 | 356 | 315 | 285 |
| 6" | 705 | 705 | 1200 | 508 | 643 | 570 |
| 8" | 832 | 832 | 1600 | 508 | 1258 | 1120 |
| 10" | 991 | 991 | 1950 | 762 | 2008 | 1760 |
| 12" | 1130 | 1130 | 2150 | 762 | 2963 | 2580 |
| 16" | - | - | - | - | - | - |
