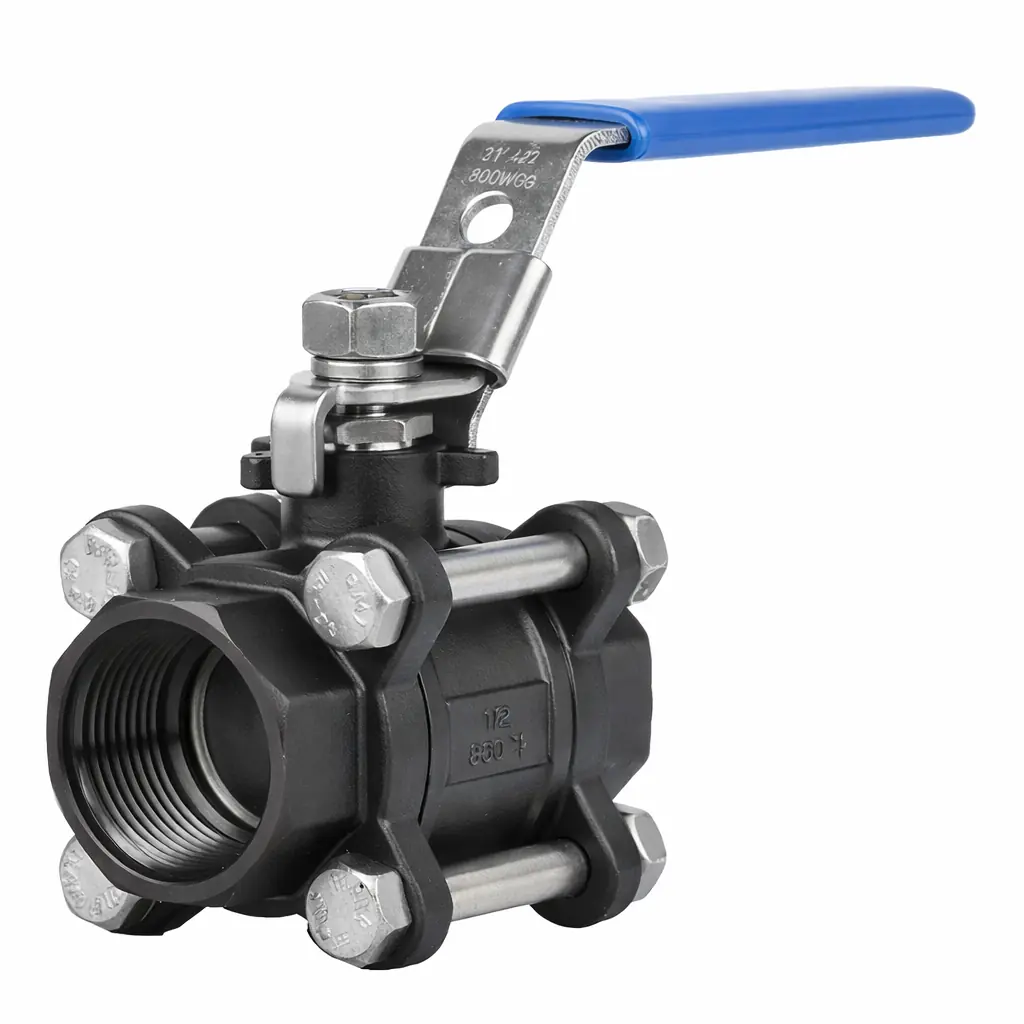

Válvula Esfera

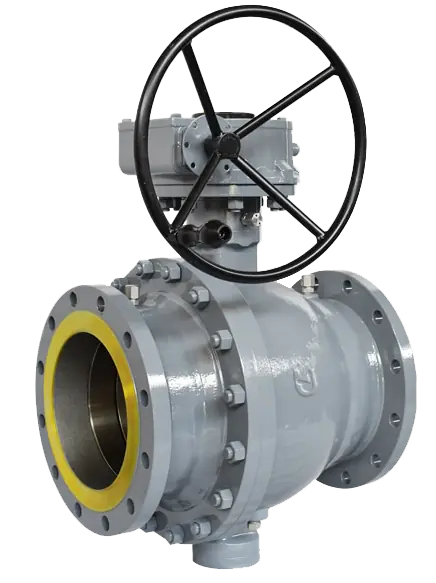

Esfera Trunnion

Classes de pressão: 150 a 1500.

Válvula Esfera, haste ascendente com rosca externa, volante ascendente.

Extremidades flangeadas face com ressalto conforme norma ASME B16.5 ou BW conforme norma ASME B16.25.

Face a face conforme norma ASME B16.10.
Construção conforme norma BS1873.

DN A B C D E F G Peso Aprox.
½10890131138120901
¾117100191745120972
1125110252455158973
1½1651253735752121227
217815051491032121429
2½190180646217539014214
3210190767418539039014
422923010298235**31
6394320152148285***78
8457345203198345980141.5141.5
DN A B C D E F G Peso Aprox.
½ 152 115 19 17 45 120 97 3
1 160 125 25 24 55 158 97 4
1½ 190 155 37 35 75 212 122 9
2 216 165 51 49 103 212 142 9,5
2½ 241 190 64 62 175 390 142 20,5
3 280 210 76 74 195 390 390 25
4 305 255 102 98 247 * * 45
6 403 280 152 148 315 ** * 105
8 502 380 203 198 371 980 141,5 169

Desenho Técnico

IMG VALVULA GLOBO
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 178 191 216 49 60 160 20 16
3 203 216 283 74 90 260 35 30
4 229 241 305 100 105 280 45 40
6 394 406 457 150 160 485 140 120
8 457 470 521 201 215 595 235 205
10 533 546 559 252 265 635 340 300
12 610 622 635 303 310 720 530 465
14 686 699 762 334 340 745 680 595
16 762 775 838 385 380 790 870 760
18 864 876 914 436 430 885 1280 1130
20 914 927 991 487 490 940 1625 1425
24 1067 1080 1143 589 555 1010 2460 2150

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 216 232 216 49 75 250 25 20
3 283 298 283 74 90 260 45 40
4 305 321 305 100 130 380 75 65
6 403 419 457 150 165 485 180 160
8 502 518 521 201 235 595 290 255
10 568 584 559 252 275 665 445 400
12 648 664 635 303 320 720 660 595
14 762 778 762 334 360 820 900 800
16 838 854 864 385 410 905 1180 1000
18 914 930 914 436 445 900 1620 1450
20 991 1010 991 487 490 1005 2010 1790
24 1143 1165 1143 589 575 1080 3010 2710
28 - - - - - - - -

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 292 295 292 49 75 250 35 30
3 356 359 356 74 105 355 65 55
4 432 435 432 100 130 460 110 100
6 559 562 559 150 175 565 295 270
8 660 664 660 201 235 645 450 400
10 787 791 787 252 310 765 700 630
12 838 841 838 303 355 810 970 870
14 889 892 889 330 380 940 1330 1210
16 991 994 991 381 430 1050 1570 1405
18 1092 1095 1092 436 475 1060 2350 2130
20 1194 1200 1194 487 530 1130 2965 2685
24 1397 1407 1397 589 600 1265 4500 4050
28 - - - - - - - -

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 368 371 368 49 95 335 65 60
3 381 384 381 74 120 435 85 70
4 457 460 457 100 145 545 160 145
6 610 613 610 150 195 620 350 320

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 368 371 368 49 95 340 70 60
3 470 473 470 74 125 445 110 95
4 546 549 546 100 180 605 265 240
6 705 711 705 144 225 645 490 440

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 451 454 451 42 120 360 105 90
3 578 584 578 62 145 525 205 170
4 673 683 673 87 185 605 370 310
6 914 927 914 131 320 750 1100 1000

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 - - - - - - - -
3 - - - - - - - -
4 - - - - - - - -
6 - - - - - - - -
8 457 470 521 201 320 600 290 260
10 533 546 559 252 390 690 430 390
12 610 622 635 301 410 710 620 560
14 686 699 762 334 445 760 810 730
16 762 775 838 359 490 785 1040 935
18 864 876 946 436 535 830 1310 1180
20 914 927 991 487 559 920 1860 1675
24 1067 1080 1143 589 655 1000 3120 2817
28 1245 - 1346 684 820 1130 4395 3955
30 1295 - 1397 735 830 1190 5500 4975
32 1372 - 1524 779 885 1255 6425 5780
36 1524 - 1727 874 960 1400 8460 7615
40 1753 - 1956 976 1020 1530 12120 10910
42 1855 - 2083 1020 1080 1250 13630 12270
48 2134 - 2170 1166 1130 1700 20680 18580
56 2489 - 2489 1360 1350 2000 34210 30790

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2--------
3--------
4--------
6--------
8502518521201360610355320
10568546559252380650530475
12648622635303420730710760
147627787623344607601010910
1683885483838549085013901250
1891492791443654589018051640
20991101099148761094022902065
24114311651143589685107535253200
28134613721346684825124053104770
30139714221397735860131063105680
32152415501524779890143074206680
361727175617278749701480102658645
401956-1956976104015601298011680
422083-20831020108016501464513000
482170-21701166121017702246020215
562743-27431360140014003828534455

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2--------
3--------
4--------
6--------
8660664660201340575480435
10787791787252350690820745
1283884183830445095011301035
1488989288933447096014801365
16991994991385530106019151760
18109210951092436570106522402025
20119412001194487600119026902420
24139714071397589740138554454990
28154915621549640840153074056825
30165116641651735900131098809090
32177817941778787101014901185010575
36208320992083874101014901185010575
40233723502337934104015401720015480
422540255325401020108016701979017850
482794280727941116126017202898526085
562949296229491360145021004766542900

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2--------
3--------
4--------
6--------
8737740737201360670650590
10838841838252410770915820
1296596896530346086514301300
1410291038102932250091016001445
1611301140113037354594021951970
18121912321219423580106031502860
20132113341321471650121548804475
24154915681549570690130573006655
281753177517536658251410101259110
3018801902188071289014501203010830
3220322054203276091014601402412620
3622862315228685596514752007518070

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 - - - - - -
3 - - - - - -
4 - - - - - -
6 - - - - - -
8 832 841 832 192 390 750 935 855
10 991 1000 991 239 475 875 1800 1650
12 1130 1146 1130 287 510 1020 2580 2355
14 1257 1276 1257 315 550 1060 3350 3055
16 1384 1407 1384 360 620 1185 4190 3770
18 1537 1559 1537 406 645 1235 6330 5695
20 1664 1686 1664 454 785 1305 8800 7880
24 1950 1972 1950 546 845 1465 14435 12995

Desenho Técnico

IMG ESFERA TRUNNION
DN A B C D Peso Aprox.
RF RTJ B/W FL. B/W
2 - - - - - -
3 - - - - - -
4 - - - - - -
6 - - - - - -
8 1022 1038 1022 179 550 890 1980 1820
10 1270 1292 1270 223 555 1045 3275 3000
12 1422 1445 1422 265 680 1125 5150 4635
14 1575 1600 1575 292 700 1225 8015 7210
16 1752 1778 1752 333 780 1350 10700 9700
18 * * * 374 * * * *

Desenho Técnico

IMG ESFERA TRUNNION
