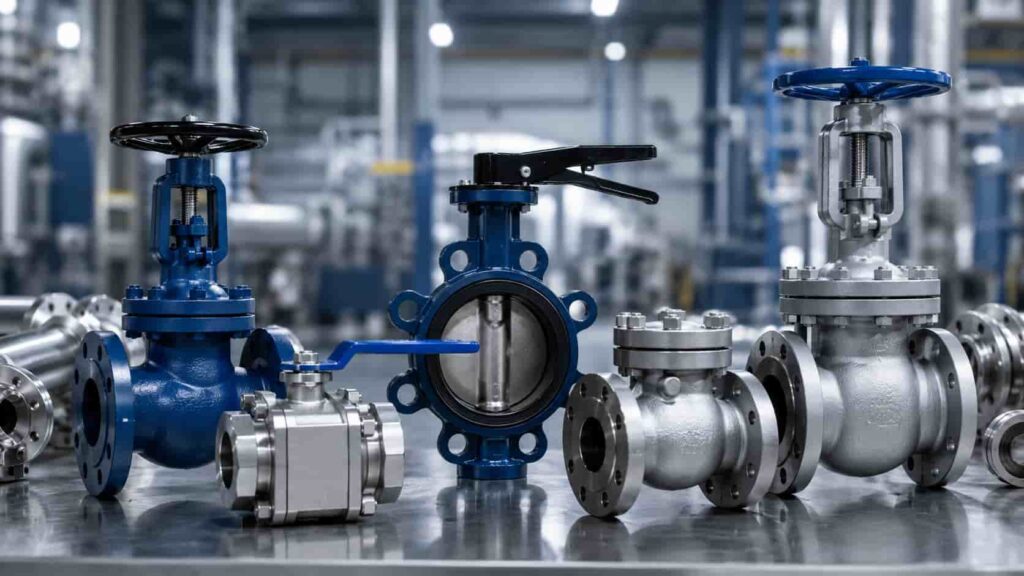

Válvula industrial: saiba como escolher para cada tipo de processo

Tempo de leitura: 5 minutos

Saiba como escolher uma válvula industrial considerando fluido, pressão, temperatura, função e características de cada processo produtivo.

A válvula industrial controla a passagem de líquidos, gases e vapores em tubulações. Dependendo do modelo, ela pode bloquear o fluxo, regular a vazão ou impedir o retorno do fluido.

Escolher o componente correto ajuda a reduzir vazamentos, desgastes e interrupções na operação. Por isso, a decisão não deve considerar apenas o diâmetro da tubulação ou o preço da peça.

Na Unibra Acessórios Industriais, fornecemos diferentes tipos de válvulas para indústrias de base, infraestrutura e operações que precisam de segurança e confiabilidade.

Qual é a função de uma válvula industrial?

A válvula industrial pode abrir, fechar, controlar ou direcionar o fluxo dentro de uma tubulação. Alguns modelos também protegem bombas e equipamentos contra o retorno do fluido.

Antes de escolher, é necessário identificar a função esperada:

• Bloqueio completo da passagem;
• Controle gradual da vazão;
• Proteção contra refluxo;
• Operação manual ou automatizada;
• Trabalho contínuo ou acionamento ocasional.

Essa definição ajuda a selecionar o modelo mais adequado para as condições do processo.

• DBB vs DIB-1 vs DIB-2: Guia Completo de Vedação e Efeito de Pistão em Válvulas de Esfera

Válvula esfera para bloqueio rápido

A válvula esfera possui uma esfera perfurada em seu interior. Um giro de 90 graus permite abrir ou fechar a passagem rapidamente.

O modelo é indicado para processos que exigem bloqueio eficiente, acionamento simples e boa vedação. Também oferece baixa resistência à passagem quando está totalmente aberto.

Pode ser utilizado em linhas de:

• Água;
• Ar comprimido;
• Óleo;
• Gases;
• Produtos químicos compatíveis com seus materiais.

Existem modelos monobloco, bipartido, tripartido, flutuante e trunnion. A escolha depende da pressão, do diâmetro e da facilidade de manutenção desejada.

A válvula esfera é indicada principalmente para abertura e fechamento. Para controle frequente da vazão, outros modelos podem apresentar melhor desempenho.

Válvula globo para controle de vazão

A válvula globo permite ajustar gradualmente a quantidade de fluido que passa pela tubulação.

Por esse motivo, é utilizada em processos que exigem controle mais preciso de vazão, como linhas de vapor, sistemas térmicos, indústrias químicas e instalações de energia.

O modelo pode ser fabricado em aço carbono, aço inoxidável, aço forjado e outras ligas, conforme as condições de operação.

Antes da escolha, é importante verificar a perda de pressão provocada pelo caminho interno do fluido. Essa característica deve ser considerada no dimensionamento do sistema.

• Tipos de conexões industriais: guia completo para entender cada modelo

Válvula borboleta para grandes diâmetros

A válvula borboleta utiliza um disco central para controlar a passagem. Sua construção é compacta e ocupa menos espaço do que outros modelos.

É muito utilizada em tubulações de grandes diâmetros, redes de água, saneamento, sistemas de refrigeração, ar comprimido e processos industriais.

Entre os modelos disponíveis estão:

• Wafer;
• Lug;
• Flangeado;
• Bi-excêntrico;
• Tri-excêntrico.

O acionamento pode ser feito por alavanca, redutor ou atuadores pneumáticos, elétricos e hidráulicos.

Para escolher corretamente, devemos verificar a pressão, a temperatura, o tipo de fluido e se a válvula será utilizada somente para bloqueio ou também para regulagem.

Válvula gaveta para passagem livre

A válvula gaveta funciona por meio de um elemento interno que sobe ou desce para liberar ou interromper o fluxo.

Quando está completamente aberta, oferece passagem ampla e baixa interferência na movimentação do fluido.

É indicada para sistemas que permanecem abertos ou fechados por longos períodos, como redes de água, óleo, gás, mineração, geração de energia e processos químicos.

A válvula gaveta não é recomendada para controle contínuo de vazão. Quando utilizada parcialmente aberta, pode sofrer desgaste e apresentar perda de vedação.

Também é necessário verificar o espaço disponível para instalação, principalmente nos modelos com haste ascendente.

• Onde comprar válvula esfera na zona leste?

Válvula de retenção para impedir o retorno

A válvula de retenção permite a passagem do fluido em apenas uma direção. Quando ocorre uma tentativa de retorno, o mecanismo interno fecha automaticamente.

Esse modelo é utilizado para proteger bombas, equipamentos e tubulações contra refluxos.

Pode ser aplicado em:

• Sistemas de bombeamento;
• Redes de água e esgoto;
• Tubulações de gases;
• Processos químicos;
• Linhas industriais de transferência.

Existem modelos de dupla portinhola, uni flap, disco e outras configurações. A escolha depende da posição de montagem, velocidade do fluxo, pressão e espaço disponível.

O que avaliar antes de escolher?

A escolha da válvula industrial deve considerar as condições reais de operação, incluindo variações que podem ocorrer durante partidas e paradas.

Os principais critérios são:

• Fluido: água, vapor, óleo, gás ou produto químico;
• Pressão: normal de trabalho e possíveis picos;
• Temperatura: mínima e máxima do processo;
• Diâmetro: medida da tubulação e vazão necessária;
• Função: bloqueio, controle ou retenção;
• Material: aço carbono, inoxidável, ferro fundido ou liga especial;
• Conexão: flangeada, roscada ou soldada;
• Acionamento: manual, pneumático, elétrico ou hidráulico;
• Frequência de uso: ocasional ou contínua;
• Normas técnicas: requisitos aplicáveis ao projeto.

Uma válvula adequada precisa atender ao processo sem ultrapassar os limites de pressão, temperatura e compatibilidade química.

Como escolher o material da válvula?

O material da válvula deve ser compatível com o fluido transportado. Essa análise inclui corpo, haste, disco, esfera, sede e elementos de vedação.

O aço carbono atende muitas aplicações industriais. Já ambientes corrosivos, sanitários ou sujeitos a produtos químicos podem exigir aço inoxidável ou ligas especiais.

Também precisamos avaliar a temperatura e a presença de partículas abrasivas. Esses fatores influenciam a durabilidade da vedação e dos componentes internos.

Quanto mais completas forem as informações do processo, mais precisa será a recomendação.

Acionamento manual ou automatizado?

O acionamento manual é indicado para válvulas operadas com menor frequência e instaladas em locais acessíveis.

Em processos contínuos ou controlados à distância, podem ser utilizados atuadores pneumáticos, elétricos ou hidráulicos.

A escolha depende da velocidade de resposta, do torque necessário, da disponibilidade de energia e das condições de segurança do processo.

A automação deve ser definida depois da escolha correta da válvula, pois o atuador precisa ser compatível com o modelo e com o esforço necessário para sua operação.

Erros comuns na especificação

Um dos principais erros é escolher a válvula considerando somente o diâmetro. Modelos com a mesma medida podem apresentar materiais, classes de pressão e limites de temperatura diferentes.

Também é comum utilizar uma válvula de bloqueio para controlar a vazão. Isso pode provocar vibração, desgaste e falhas de vedação.

Outro problema é priorizar apenas o menor preço. Uma peça inadequada pode gerar custos maiores com manutenção, vazamentos e paradas da operação.

Antes da compra, recomendamos informar ao fornecedor o fluido, a pressão, a temperatura, o diâmetro, a conexão e a função da válvula.

Encontre a válvula industrial adequada na Unibra Acessórios Industriais

Na Unibra Acessórios Industriais, fornecemos válvulas esfera, globo, borboleta, gaveta e de retenção para diferentes aplicações.

Nosso atendimento considera as características da tubulação e as necessidades de cada processo. Dessa forma, auxiliamos na escolha de materiais, conexões, classes de pressão e formas de acionamento.

Também trabalhamos com conexões, flanges, curvas e outros acessórios utilizados em instalações industriais.

Precisa escolher uma válvula industrial para instalação, manutenção ou substituição? Entre em contato com a Unibra Acessórios Industriais e solicite uma análise para sua operação.
